Bonjour à tous,
Je recherche le schéma d’un ampli Galanti m.bass.30. Si vous avez ça, je prends !
Un ami m’a laissé le sien (1973) pour remise en état. D’après lui il y a du son mais une grosse ronflette. Je comprends pourquoi, tous les électrolytiques sont d’origine et HS à 90%.
Mais un schéma m’aiderait grandement.
Merci d’avance.

[g_lafrette]

Hello,

Tout ce que j'ai trouvé, tu l'as peut-être déjà vu,
https://fr.audiofanzine.com/tete-ampli- ... panne.html
Les autres photos que j'ai trouvé sur le net proviennent de ce fil de discussion.

Si ça peut aider...

[Michoko]

Oui, j’ai déjà trouvé ça, mais merci quand même
Le mien est différent, il a un circuit imprimé et uniquement des lampes de puissance. Le preamp est à transistors.

[Michoko]

Oui, j’ai déjà trouvé ça, mais merci quand même
Le mien est différent, il a un circuit imprimé et uniquement des lampes de puissance. Le preamp est à transistors.

[Martin_Rotsey]

Hello, si tu ne trouves pas le schéma, relève-le !

ça te fait perdre quelques heures au plus et ça te permet de repartir sur une base saine. Et comme ça, le schéma ne sera plus inconnu.
Tu peux t'aider des autres schémas Galanti disponibles (en général, ça ne varie pas trop d'un schéma à l'autre). Les schémas Sound également pour la partie à lampes.

Tu sais d'emblée que tu peux remplacer tous les chimiques (Facon et compagnie...) qui sont défaillants quoi qu'il arrive sur ces amplis.
Si c'est encore bruyant, tu peux vérifier tes points de masse et les redistribuer si merdiques.

[Michoko]

Ok parfait. C’est le plan. On verra où ça me mène
Au fait, ça se trouve des multisections en 40/20/30 ?
Je pourrais aussi mettre 3 capas separées mais ça serait moins sympa. Je sais que jj fait un 40/20/20/20, je pourrais faire avec ça ?

[Martin_Rotsey]

Oui. Tu peux même coupler deux 22µf pour faire un 45µF .
À voir s'il est préférable de remplacer le 33µF par un 45µ ou un 22µ

Mais comme ils ne seront pas visible, je ne vois pas l'intérêt d'acheter un condo à xx dollars dans un Galanti cheap.

[Michoko]

Alim refaite. Une vraie masse pour le fil de terre, plus de capas, phase -> fusible -> switch -> primaire transfo -> neutre. Suite au prochain numéro

[Michoko]

Bonjour à tous !
Le Galanti est de nouveau opérationnel . J’ai changé tous les électrolytiques et les résistances qui en avaient besoin, ainsi que les jacks d’entrée et quelques fils fatigués. Par contre, j’ai du mal pour tracer le schéma. Il va me falloir du temps et de la patience. Je le remets en boîte et hop !
Les el84 dissipent 14 W. C’est un peu chaud mais est-ce que ça mérite d’être corrigé ?

[Martin_Rotsey]

Pour le schéma, tu peux repérer ce qui part de chaque socket :
2 - 3 - 7 et 9 pour les EL84
1 - 2 - 3 et 6 - 7 - 8 pour les ECC
Pareil pour les transfos et les potars. Tu auras 90% de ton schéma.

Pour la dissipation des EL84, comment as-tu fait ton calcul ?

[Michoko]

Tension anode/cathode : 310V, tension aux bornes de la résistance commune aux 2 cathodes : 9,4V, valeur de R : 100,9 ohms. I=93mA soit 47 par tube. P=14,4W
Correct ?
Merci pour la méthode, je vais essayer comme ça

[Martin_Rotsey]

Tu oublies la conso des G2. 93mA = Ia + Ia' + Ig2 + Ig2'
Si tu as des R sur tes G2, tu peux calculer le courant en mesurant la tension aux bornes de cette R.
En augmentant la valeur de Rk, tu feras baisser la conso. 135r, 150r (2 ou 3 watts)

Édit :

Est-ce qu'il ne se rapprocherait pas un peu de ça, ton schéma ?


[Michoko]

À vérifier.
Merci pour toutes ces infos

[oldamp]

Négliger (oublier) la conso de G2 ça ajoute une marge de sécurité !

[Michoko]

Il n’y a pas de résistances sur les g2, c’est pris direct sur le 2eme noeud. Ça représente quoi, quelques mA ?
Mais ça va effectivement dans le bon sens.
Je vais regarder le schéma

[Michoko]

Tu oublies la conso des G2. 93mA = Ia + Ia' + Ig2 + Ig2'
Si tu as des R sur tes G2, tu peux calculer le courant en mesurant la tension aux bornes de cette R.
En augmentant la valeur de Rk, tu feras baisser la conso. 135r, 150r (2 ou 3 watts)

Édit :

Est-ce qu'il ne se rapprocherait pas un peu de ça, ton schéma ?


Au premier coup d’œil ça semble s’en rapprocher. Mais je n’ai que 2 lampes de puissance. L’inversion doit être réalisée par un transistor.
Par contre, la définition de l’image ne permet pas de lire les valeurs.

[Michoko]

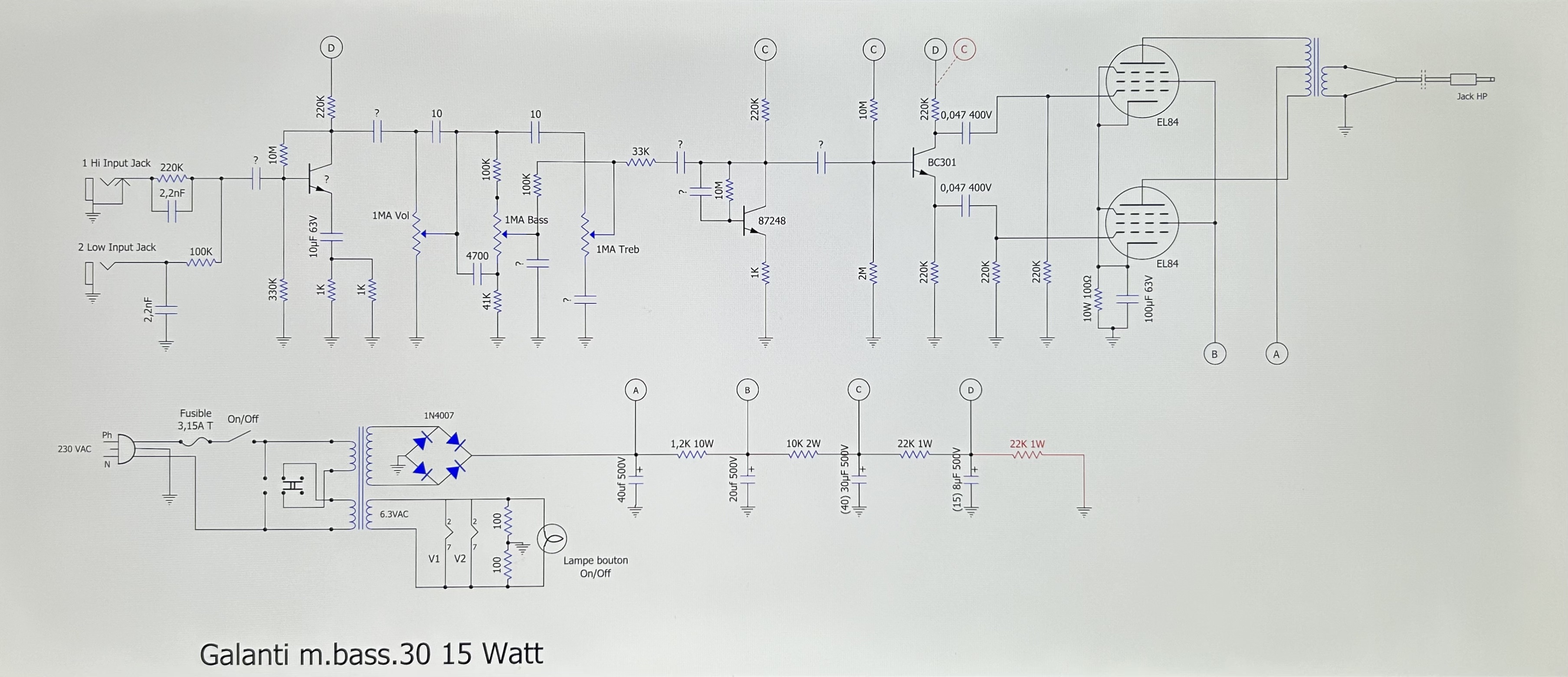

J'ai réussi à tracer le schéma de mon Galanti, avec l'aide précieuse de Martin

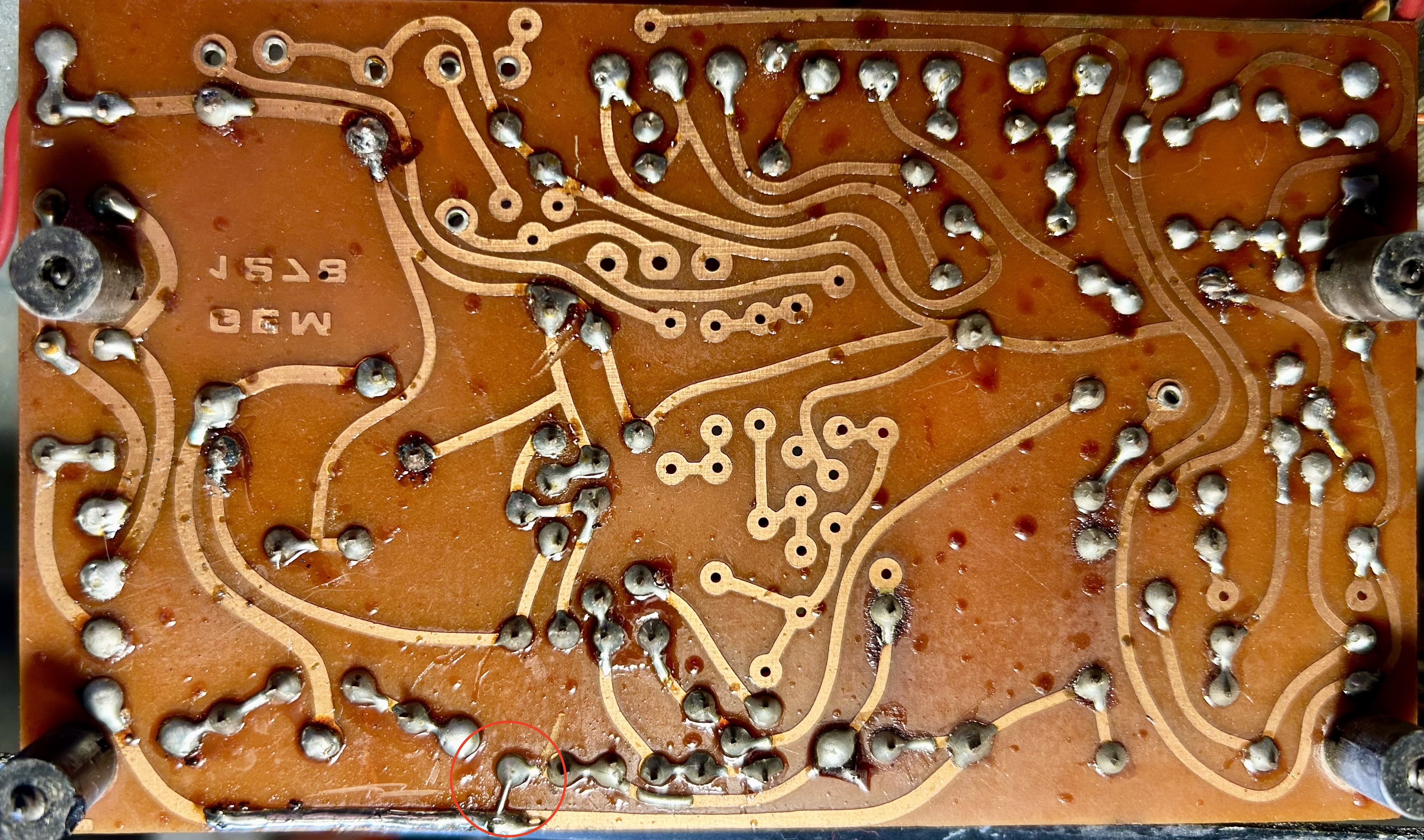

Il me reste quelques bricoles à vérifier, par exemple cette 22k entre le dernier noeud de l'alim et la masse ... il y a eu des bidouillages sur la carte et il faut que je regarde ça de plus près. Il faut aussi que je mesure les capas dont je n'ai pu litre la valeur. Est-ce que ce que j'ai relevé sur les transistors vous dit quelque chose ? Il n'y a rien sur celui du premier étage ...

[oldamp]

L'émetteur du premier transo va sur une 1k vers la masse, pas vers un condo ! Sinon le courant ne passe pas ! Le condo doit être en // sur la 1k vers la masse...

[Michoko]

Tu as raison, c'est le cas sur le schéma qui est un peu plus haut et que m'a passé Martin, mais je n'arrive pas à voir ça sur mes photos ... il va falloir que je regarde ça sur la bête elle-même.
C'est pas très clair ...

[Martin_Rotsey]

Je n'arrive pas à voir tes images.

Capture d’écran du 2024-10-20 08-37-14.png

[oldamp]

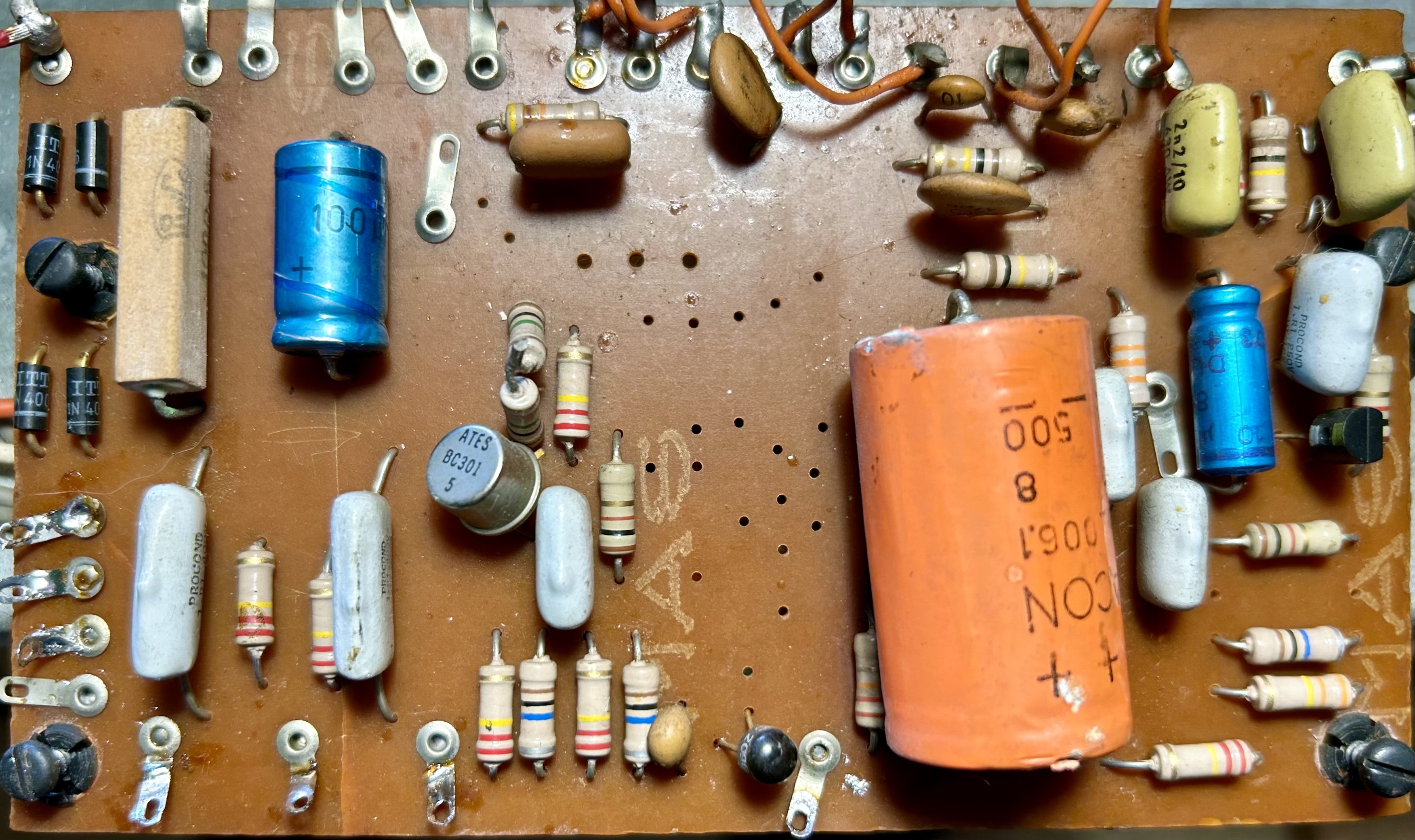

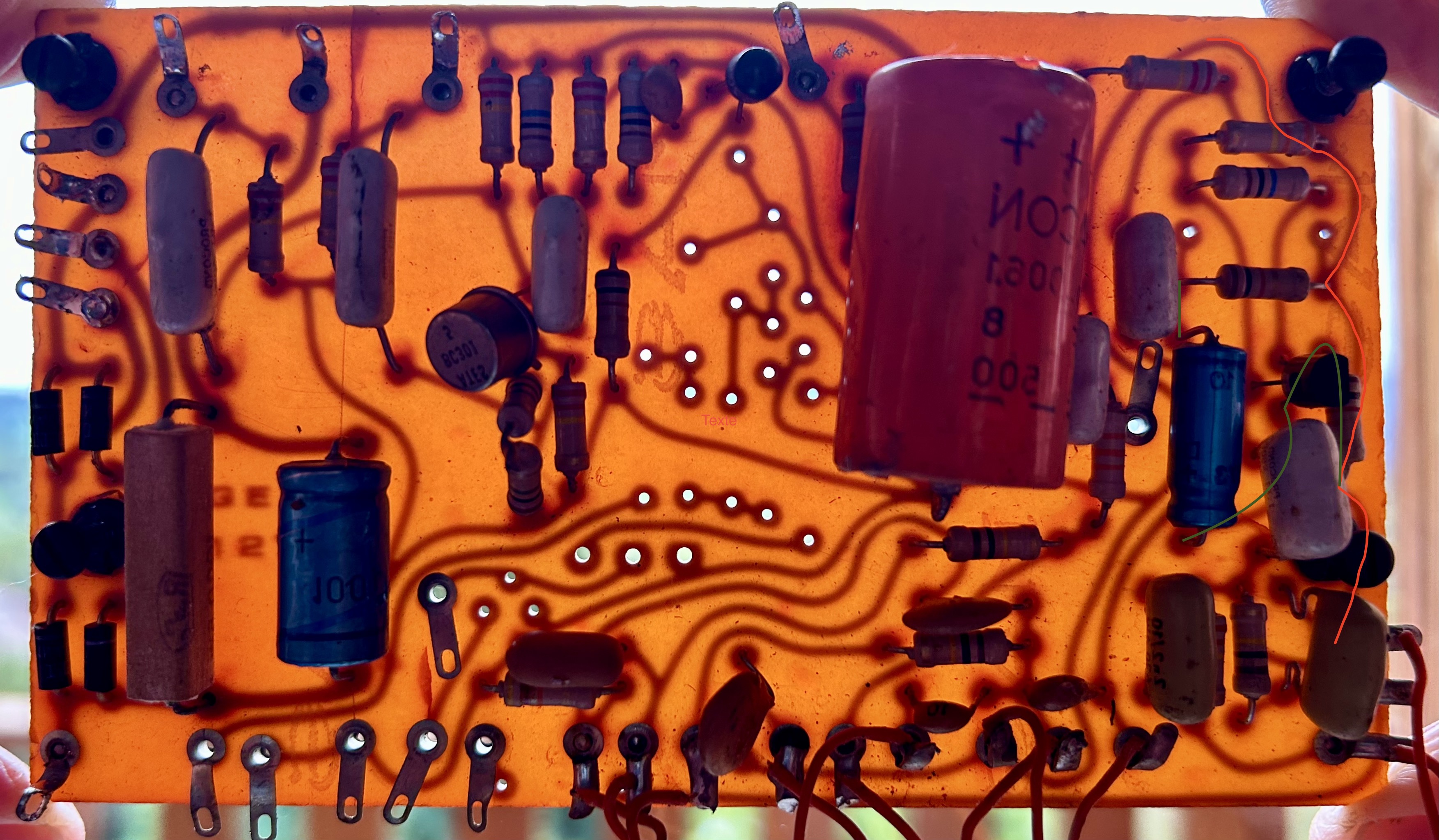

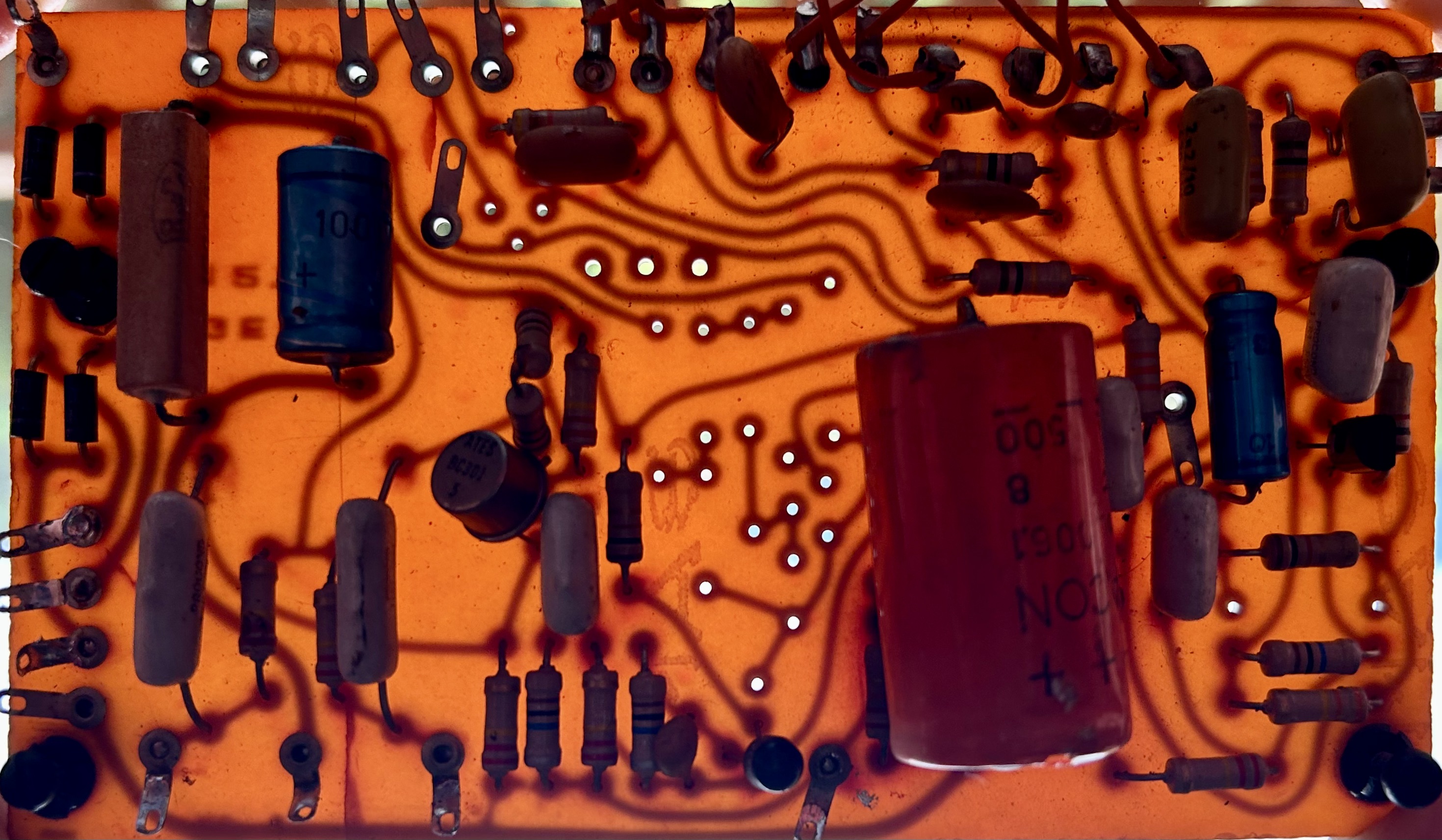

Tu reportes les composants sur la face cuivre... Sauf que sur ta photo on ne les voit pas tous !

CI cuivre.jpg

CI cuivre 2.jpg

La 22k qui va à la masse sert à "tirer" du courant pour faire chuter la tension dans le rail HT--> BT pour alimenter les transos. Le BC301 c'est 60V max Vce et le BC184 c'est 30V ...

[Michoko]

J'ai vérifié. L'émetteur va à la masse via un condo 10µF puis une résistance de 1k ... et pourtant ça marche. Mais il est aussi relié à la masse via une autre 1k (il y a une erreur sur mon schéma).

[oldamp]

ben si ça marche c'est surtout grâce à la 1k à la masse
