un projet de plus: une "presque LP"

[glooby]

Même si le projet est déjà bien avancé, je me permets d'ouvrir un sujet et de développer les étapes d'avancement.
L'idée de départ était d'avoir quelque chose qui se rapproche d'une LP custom black beauty, parce que j'aime bien, mais que ça coûte un rein Toutefois je n'aime pas faire de la copie pour de la copie alors je ne suis pas parti d'un plan de LP avec des cotes exactes mais je l'ai redessiné plus ou moins librement, voici la simu originale que j'ai dû faire il y a environ 2 ou 3 ans:



Mais le projet a évolué pour plusieurs raisons:
- marre de l'accastillage doré, j'en ai déjà foutu sur ma première pelle, mon lapsteel (toujours pas fini ) et ma basse dernièrement réalisée
- j'avais envie de garder la forme de la corne de ma première pelle comme un rappel ou une forme d'identité mais finalement c'est pas génial (j'ai tout de même conservé une tête bien perso)
- 3 HB ok mais ça fait super chargé, donc j'ai opté pour des minis HB pour un look plus aéré et j'ai de minis HB nul par ailleurs alors c'est pas plus mal
- j'avais de super jolis bois bien figurés alors le noir opaque c'eut été gâché
- le modèle de bigsby que j'avais prévu se monte sur table plate, ça restait possible sur un plan incliné mais ça compliquait tout de même la réalisation du galbe, donc je suis parti sur un plus standard pour ce genre de gratte, et donc revu les dimensions au cul pour l'accepter.

Voici donc le plan final:



Étant donné que ça ressemble quand même beaucoup à une LP et qu'il faut bien rendre à César ce qui appartient à César, on l'a baptisé "Sue Maple doll", qui veut dire Sue poupée d'érable pour les non anglophones et qui est un anagramme de "Les Paul Model"

Côté électro ça va être un peu le bordel puisque je vais combiner les 3 micros magnétiques avec un freeway switch (6 positions façon levier de vitesse de bagnole) et qu'il y a en outre un chevalet piezo couplé à un préampli acoustiphonic (vu que ce n'est pas donné, ainsi que le bigsby, je me suis calmé sur les micros et j'ai pris du GFS, je verrai éventuellement pour un upgrade ultérieur)

Voilà pour sa petite histoire de conception.
Mis à part pour le plan, ce n'est pas moi qui suit aux manettes, c'est ma chérie qui la fabrique pour mes 40 ans
Je posterai plus tard les étapes de construction, les photos ne sont pas géniales car elle voulait que j'en vois le moins possible avant la date d'anniversaire, c'est donc plutôt des gros plans. Malheureusement tout ne s'est pas passé comme prévu et elle a eu besoin de mon expertise, raison pour laquelle j'ai dû la voir et que je me permet de vous en parler aujourd'hui

[Fox]

Très sympathique !

Le trio de humbucker j'ai toujours trouvé ça très chargé aussi, donc je ne peux qu'approuver le choix des Mini HB. Pour la nouvlle forme pareille, je préfère, c'est un peu plus harmonieux, en tout cas en croquis.

Tu optes pour quelle finition finalement, si ce n'est pas noir opaque ?

[glooby]

Tu optes pour quelle finition finalement, si ce n'est pas noir opaque ?

Noir translucide, étant donné qu'il y a un apport de jaune inévitable de part le bois, et qui plus est par le vernis (on en trouve du non jaunissant mais ce n'est pas le cas ici) ça donne au final non pas du gris mais ce qu'on appelle généralement charcoal.
exemple:

[Fox]

Yep, je vois bien le rendu.

C'est quelle genre de figuration (pas sûr du terme ) sur ta table d'ailleurs ? C'est flammé ? Oeillé ? Ou juste les veines qui sont sexy ?

[glooby]

flammé si tu veux, mais c'est un terme marketing, je préfère user de l'appellation officielle "ondé", comme la PRS en exemple quoi

[Fox]

J'ai hésité à écrire ondé en plus... Bon allez, j'arrête de polluer ton sujet et je vais gentiment attendre les photos.

[Martin_Rotsey]

Bravo Glooby ! Chouette projet !

Je vais faire comme Fox et attendre la prochaine ondée

En attendant, sais pas pourquoi, je sifflote un air de "Do you feel like we do"

[glooby]

merci
les bois bruts maintenant
la table et le manche en érable ondé, c'était stocké chez moi depuis environ 5 ans et déjà du pré-débit de lutherie à la base donc sec de chez sec



Pour le corps, on avait débité l'année dernière des plateaux de noyer et de frêne



Comme le bout de noyer convenait tout juste pour ce projet, on a préféré l'utiliser n'étant pas sûr que ça puisse convenir à d'autres. Vous me direz: "oh l'autre, c'est pas de l'acajou, c'est pas une LP!" oui ben moi je fabrique français môssieur avec des essences locales

Pour la touche, j'avais du noyer, de l'olivier, du palissandre et de l'ébène en stock. On a écarté d'emblée le noyer et l'olivier, trop clairs pour ce projet, restait donc ça (de haut en bas: palissandre (indien probablement), ébène du gabon et ébène de macassar)



Après réflexion et étant donné qu'il y a des incrustations, on est parti sur le moins figuré à savoir l'ébène du gabon relativement uni

Voilà, prochaine étape, ça tape dans le bois

[Shampoo]

Très sympa ton projet.
J'espère que tu la feras pas bling bling à la custom avec triple binding et gros insert en abalone sur la tête.

J'ai hâte de voir la suite, et les différentes étapes.

[Gwen Armor]

O_o Encore un projet qui va tous nous bluffer Glooby

[glooby]

J'espère que tu la feras pas bling bling à la custom avec triple binding et gros insert en abalone sur la tête.

Bah si, sinon il est où l'esprit custom
En fait niveau filets c'est limité à blanc "épais" puis noir/blanc/noir fin mais comme il y a un burst vers le noir, finalement ça fait juste un double filet sauf sur la touche où y a que le blanc épais
et niveau incrust de tête, y a notre logo en nacre
Les incrust de touche par contre sont plus proches d'une suprême forme rectangle avec une coupure en diagonale. Au départ, j'ai hésité avec des losanges, ceux là pour être précis:

mais finalement je suis tombé sur une affaire en rectangles à pas cher qu'elle a recoupé...elle a aussi improvisé une incrust spéciale en 1ere case avec un 40 pour mon grand âge, mais j'y reviendrai plus tard

La table et le corps mis à épaisseur, pour la table c'était assez rapide, passage à la raboteuse puis calibreuse par contre le corps étant en une pièce, ça passe pas dans la machine alors surfaçage à la défonceuse



Collage de la table après avoir dressé les joints, avec une méthode dite "à l'espagnole" souvent utilisée pour les tables d'acoustique



ça commence à travailler le manche, première bourde, ce sera pas la dernière faut être attentif quand on manie une défonceuse!



Pas bien grave, y a assez de matière pour reprendre le surfaçage à 13° un peu plus loin (chez Gibson, on est plus proche des 17°)



et quand c'est bon, tout bien ajusté pour une bonne surface de contact hop on colle avec toutes les précautions nécessaires pour que ça glisse pas:



Canal de truss rod à la défonceuse



Habituellement, je ne m'emmerde pas je débouche le canal dans la tête et je fais une plaque pour planquer par la suite, mais elle a préféré faire un accès à l'écrou élégant, c'est la touche féminine



Et voici ce que ça donne en vue d'ensemble



à suivre, travail de la touche

[Fox]

On sent qu'il y a de l'expérience derrière tout ça quand même... Très joli travail, mais rien d'étonnant à cela.

[Lonely D]

Glooby... elle déchire ta copine!
(moi aussi je veux que mon chéri me fabrique une gratte pour mes 40 ans! )

Je suis ce post!

[glooby]

On sent qu'il y a de l'expérience derrière tout ça quand même...

Glooby... elle déchire ta copine!

Oui, elle n'en est pas à son premier essai, déjà 3 basses à son actif et quelques travaux sur mes réalisations...pis je dirai qu'à la base elle est plus manuelle que moi, l'homme de la maison c'est elle
C'est ma bricol girl à moi

[Meuz]

En tout cas le concept est vraiment canon ! Hâte de voir l'avancement des travaux.

[enguerran]

Beau travail ! Des projets comme cela me laisse rêveur

[glooby]

Merci, allez la suite

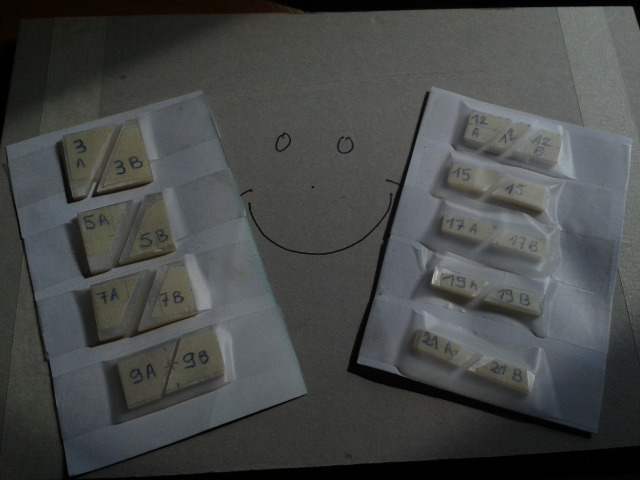

Découpe des inlays à la scie à chantourner

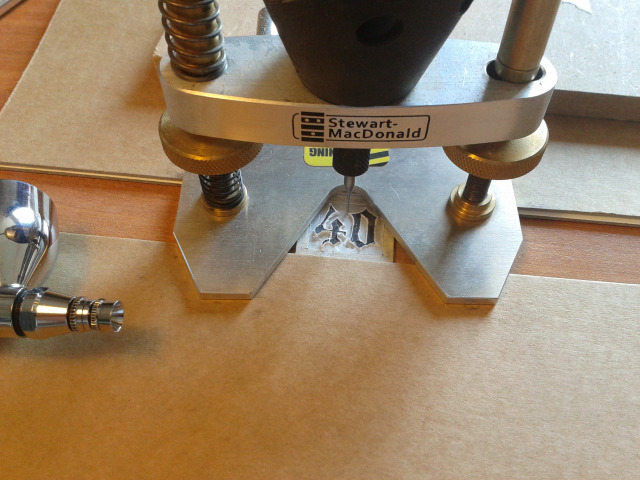

Gravure pour l'inlay spécial de la case 1 à la dremel sur support avec l'aérographe en soufflette permanente pour évacuer la poussière (attention à ceux qui veulent essayer ce genre de chose, la nacre est nocive, port de masque obligatoire!)

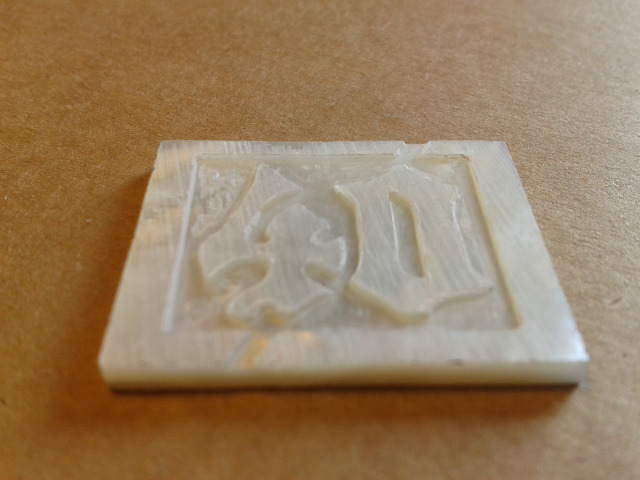

Une fois terminé, ce sera comblé avec un mélange de résine epoxy + poussière d'ébène, c'est ce qui est pratique avec les bois sombres, les retouches du genre sont quasi invisibles

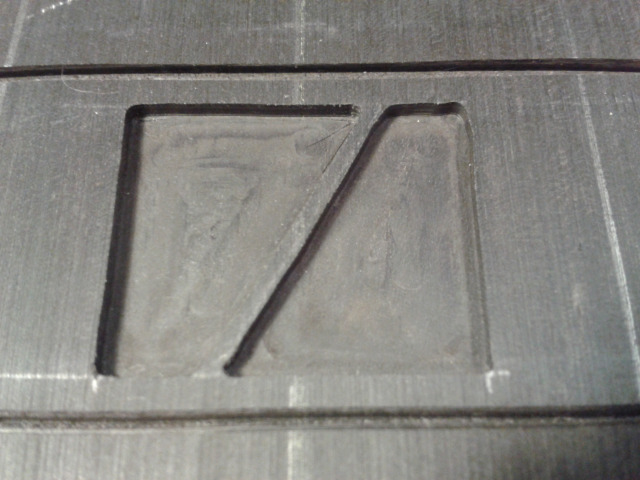

Défonce à la dremel dans la touche des logements d'inlays

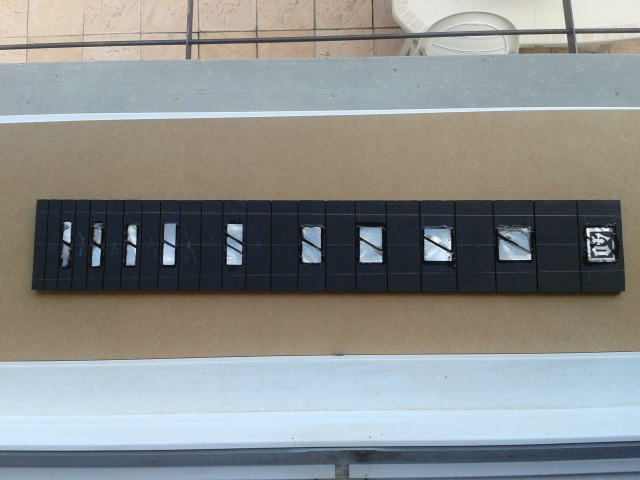

Une fois tout bien ajusté, on fixe tout ça au mélange précité, il faut prévoir une bonne épaisseur de nacre, ne pas oublier qu'après la touche va être poncée au radius, on va donc perdre de la matière surtout sur les bords

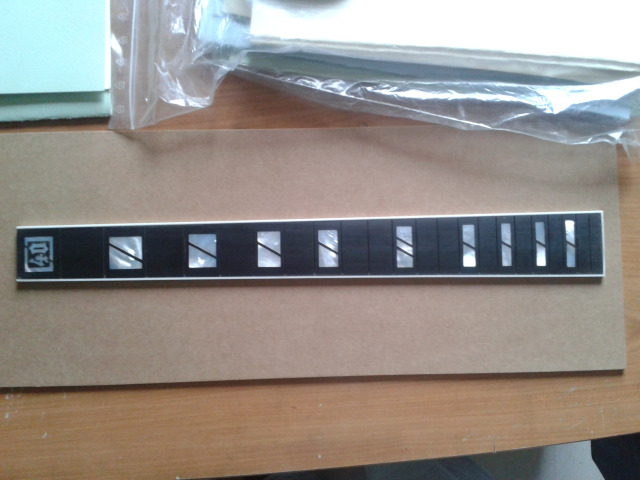

et donc résultat final incrusté, mise aux bonnes dimensions, filets collés et touche poncée:

[Shampoo]

Pas mal le travail !
Par contre ton support stewart mac donald il ne bouge pas quand tu passes dans le bois ? Le mien a les guides qui ont tendance à se dévisser...

[glooby]

Principe écrou/contre écrou, faut bien bloquer après ça ne bouge plus enfin pas de soucis avec le mien...t'es ptet trop gourmand et tu génères trop de vibrations, ça dépend ptet de la qualité des fraises aussi, nous on se fournit chez CNC fraises, on a aussi essayé les fraises de chez stew, elle les a pété très vite

[Fox]

Splendide ce manche !

C'est une impression de novice ou ça avance vite ?

[glooby]

C'est une impression de novice ou ça avance vite ?

Quand j'ai ouvert le sujet, la gratte en était à sa première couche de vernis, la transmission est en différé

[Fox]

Ceci explique cela.

[jeanjean907]

C'est une impression de novice ou ça avance vite ?

Quand j'ai ouvert le sujet, la gratte en était à sa première couche de vernis, la transmission est en différé

le petit malin;J'avais un pote qui faisais ça en voiture: il m appelait a 5 min d'arriver en me disant....
je pars....

Joli travail en effet chapeau et hâte de voir la suite

[glooby]

J'avais un pote qui faisais ça en voiture: il m appelait a 5 min d'arriver en me disant....
je pars....

J'ai fait aussi mais c'était pas le but, c'est juste qu'en théorie j'étais pas sensé la voir avant que ce soit fini mais les galères ont fait que...bref je vais reprendre au corps
Découpe à la grosse et surtout à la scie à ruban de la table et du corps:





Là c'est évidemment les chutes, on donne pas encore dans la guitare en stratifié ikea (il me semble qu'il y a un mec qui a fait une tele dans une planche à découper ikea par contre trouvé http://www.guitarwink.com/wp-content/up ... uitar1.jpg)

Détourage du corps, ma copine n'est pas en confiance avec la défonceuse sous table alors elle s'est bricolé une "jambière" ajustable pour éviter tout basculement



en cours d'opération, on peut voir le roulement de la fraise à copier qui s'appuie sur le gabarit



Ensuite on retourne et on prend une fraise à affleurer, la différence étant que le roulement est placé en bout



et hop



ça ira pour aujourd'hui

[Martin_Rotsey]

J'adore ! Je ne loupe pas une étape, le matin, devant ma tasse de café.

Par contre, quid du plan de travail en hêtre de chez Ikea : la photo avec la télécaster est rebutante, mais celle que tu as postée ...

Là c'est évidemment les chutes, on donne pas encore dans la guitare en stratifié ikea

... j'la trouve jolie. Qu'est-ce qui fait que ce n'est pas valable ?

(Et puis tiens ! autre question con*e, histoire de pas flooder à moitié ). Est-il envisageable (rapport à la dernière photo) de faire les défonces directement dans le corps et de se passer de la table ?

(je pense connaitre la réponse, mais bon, j'aime bien poser des questions de novice )
