Je vous présente Castle Made of Sound, mon (petit) atelier de réparation, entretien et modification d'amplis à tubes.
Ceux qui me connaissent déjà le savent, j'ai un (gros) faible pour les (très) gros amplis 'made in UK', Marshall en particulier mais aussi Selmer, Carlsbro, Vox etc... Mais cela ne m'empêche d'apprécier les autres, c'est d'ailleurs toujours un plaisir de découvrir un "nouvel" ampli.
J'interviens donc sur les amplis de toutes marques pour les opérations d'entretien (révision, changement de tubes...), de modification/optimisation ou pour des restaurations d'amplis vintage.
En attendant de vous présenter en détail certaines de mes dernières interventions, je vous invite à consulter mon site :
Voici en image la restauration d'un CARLSBRO CS60 TC. Enfin, c'est plus qu'une restauration puisque l'ampli de base n'est pas un CS60 ! En fait l'objectif initial était de restaurer un PA60 :
Mais comme je ne voyais pas trop l'intérêt d'un ampli "sono" à 4 canaux et (surtout) vu que je suis un grand fan du CS60 j'ai décidé d'en faire un ! Par "chance" j'avais un châssis "épave" de CS100 qui traînait dans un coin, sans transfo ni board mais j'ai pu récupérer le panneau avant, qui est absolument identique sur les deux modèles, 60 ou 100W.
Le transfo de sortie du PA60 ne ressemblant en rien à celui du CS60 que je connais j'ai récupéré le Drake d'une autre épave Carlsbro, un 50TOP qui dormait lui aussi sur une étagère !
Bon, châssis,transfos et faceplate ok, passons au circuit, je trace un layout qui respecte l'original (en suivant des photos que j'avais faites de l'intérieur du combo CS60 que j'avais) :
Au propre, à côté de la plaque de phénolic vierge :
Ensuite je l'imprime sur un transparent autocollant et je perce le board :
Voici le board après installation des eyelets, à côté de celui du CS100 :
Je pioche dans mon stock de pièces "mojo-vintage-NOS" pour peupler le board, en essayant de rester au plus proche de l'original :
Le châssis est dépouillé de son ancien board, j'installe des résistances de grille-écran neuves et un interrupteur de standby :
Installation du board dans le châssis :
Il ne reste plus qu'à tout câbler :
Et voilà !
Et comme le "hasard" fait toujours bien les choses j'avais dans mon stock un 4x12 (vide) de marque SAI avec exactement le même tolex que la tête ! Je l'ai équipé d'une paire de Goodmans Audiom 12-P et une paire de Fane 122190 'Sound City' :
Et voici au final un (très) beau half stack :
Malheureusement l'ampli est parti tellement vite que je n'ai pas eu le temps de faire des vidéos correctes, je n'ai donc que ces deux extraits filmés avec mon smartphone :
En tout c'est un ampli absolument génial, je suis décidément un grand fan de ce CS60. Bien sûr il ne crunch qu'à volume assez élevé mais quel crunch !!! Le clean "pétillant" est tout à fait splendide et encaisse très bien les FX.
Voilà pour aujourd'hui, à bientôt pour la suite de nos colorifiques et picturesques aventures !
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
La théorie, c’est quand on sait tout et que rien ne fonctionne. La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi ! – Albert Einstein
Voici un autre exemple de mon travail, beaucoup plus simple cette fois mais ça peut intéresser du monde. Il s'agit d'un Marshall 2203 que j'ai amélioré.
Le voici lorsqu'il est arrivé :
(ouvrez les images dans un nouvel onglet, pour les voir en plein écran)
Tout à fait classique pour l'époque. Je n'aime pas ces petits condos de liaison blancs, je les ai déjà croisés dans des Marshall fin 70's et je les trouve fades. Par ailleurs les petits céramiques (on retrouve les mêmes sur les JCM800) je ne les aime pas non plus ! Ils sont en grande partie responsables du côté "perce-oreille" des 2203/4.
J'ai donc proposé à son propriétaire de les remplacer. On en a profité pour ajouter un PPIMV, histoire de gérer le volume au mieux, tout en gardant le graou typique des vieux Marshall (le master d'origine est un pré-PI qu'on doit pousser pour avoir LE son Marshall qu'on aime, avec le volume qui va avec bien sûr !)
Le hic avec ces amplis sur PCB c'est que les soudures sont du "mauvais" côté... La solution la plus rapide pour accéder aux soudures est celle-ci (en tout cas c'est celle que je préfère) :
Une fois les condos remplacés et le master installé, on remet les PCB en place :
Gros plan sur le PPIMV :
Ensuite j'ai remplacés les EL34 rincés par des Shuguang EL34B (mes préférés de la prod actuelle), un bon réglage de bias bien chaud, un 12ax7 Tung Sol en V1 et c'est parti !
Avec un peu plus de temps j'aurais ajouté encore quelques bricoles mais l'essentiel est là.
C'est sûrement une question de goût mais je trouve que les 2203/4 ne sonnent pas très bien en version d'origine. Les tous premiers avaient encore des condos "mustard" mais les céramiques y sont déjà et ils font vraiment mal aux oreilles ceux-là ! En tout cas il y a pas mal de modifs plus ou moins importantes qu'on peut faire sur les 2203/4, n'hésitez pas à me contacter si vous souhaitez améliorer le vôtre
à bientôt pour la suite de nos colorifiques et picturesques aventures !
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
Voici en images le dernier ampli que j'ai fabriqué un JTM45/100 Replica. Pour ceux qui ne le savent pas, c'est un clone du premier ampli 100W de Marshall, sorti au milieu des années 60 et popularisé par Pete Townshend, Jimi Hendrix et Eric Clapton (pour ne citer que les plus connus). C'est par exemple l'ampli que joua Hendrix à Monterey.
Voici maintenant des samples du JTM45/100 Replica, avec les réglages suivants :
Magnifique, bill bokey ! Et les samples sont très parlants en terme de différence de son selon le cab utilisé.
Le mix des 1&3 rend vraiment très très bien. Sinon j'aime beaucoup aussi le 3 tout seul. Mais disons que le 1 et le 3 ensemble s'équilibrent bien au niveau des graves et des aigus (à ce que mes oreilles peuvent entendre sur mon installation audio pas du tout optimisée).
Et toujours de superbes photos ! Un vrai régal pour les yeux et les oreilles, merci à toi !
Guitares : Vigier Expert, Gretsch White Falcon, Maton EA80C The Australian, Yamaha Pacifica 112V Amplis : FxAmps Dr. B, Bolero (Vox AC4), Fender Mustang I V2
Le PP de KT66 a l'air simple (j'arrive à comprendre ) et efficace.
Le schéma est assez ressemblant du 1959T, non ?
En tout cas, bravo !
La théorie, c’est quand on sait tout et que rien ne fonctionne. La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi ! – Albert Einstein
En langage 1959T signifie Super Lead Tremolo et Super indique qu'il s'agit d'un 100W. Mais il n'y a pas qu'un seul circuit correspondant au modèle 1959. Il est né en 65 et a changé au moins une fois par an jusqu'au début des 70's où le circuit s'est un peu stabilisé jusqu'au JCM800 des 80's.
Mais si tu fais allusion à ce schéma en particulier :
Alors oui c'est très proche puisqu'il s'agit exactement d'un JTM45/100 Tremolo
Donc si tu vires tout ce qui se trouve en bas à gauche (le circuit du trémolo) tu as le circuit que j'ai cloné.
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
Petite question technico-commerciale : je vois que tes chimiques sont des RIFA, mais Evox-Rifa a été racheté par Kemet. on trouve les Kemet chez Mouser, pas très chers d’ailleurs. tu as de vieux stocks ? tu penses que les Kemet, à part le look, seraient ok ?
bill bokey a écrit : ... si tu fais allusion à ce schéma ...
C'est exactement celui-ci.
La théorie, c’est quand on sait tout et que rien ne fonctionne. La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi ! – Albert Einstein
oldamp a écrit :Petite question technico-commerciale : je vois que tes chimiques sont des RIFA, mais Evox-Rifa a été racheté par Kemet. on trouve les Kemet chez Mouser, pas très chers d’ailleurs. tu as de vieux stocks ? tu penses que les Kemet, à part le look, seraient ok ?
Je les achète chez RS et dans le listing ils sont répertoriés Kemet. C'est la série PEG124 et ils sont en effet beaucoup moins chers chez Mouser que RS !!! Je les paie le double !!!!!!! Merci du tuyau
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
oldamp a écrit :dommage que je sois aussi feignant, mon propre clone JTM est toujours à l'état de dessin ...
Idem pour moi !
clone jtm.jpg
Cherchez pas, suis déjà dehors...
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
La théorie, c’est quand on sait tout et que rien ne fonctionne. La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi ! – Albert Einstein
Je ferai un comparatif direct avec les Mustard mais je préfère garder mon stock pour les restaurations. Il y en a de moins en moins et les prix grimpent, grimpent.....
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
On trouve encore des ventes flash sur des sites célèbres.
La théorie, c’est quand on sait tout et que rien ne fonctionne. La pratique, c’est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne… et personne ne sait pourquoi ! – Albert Einstein

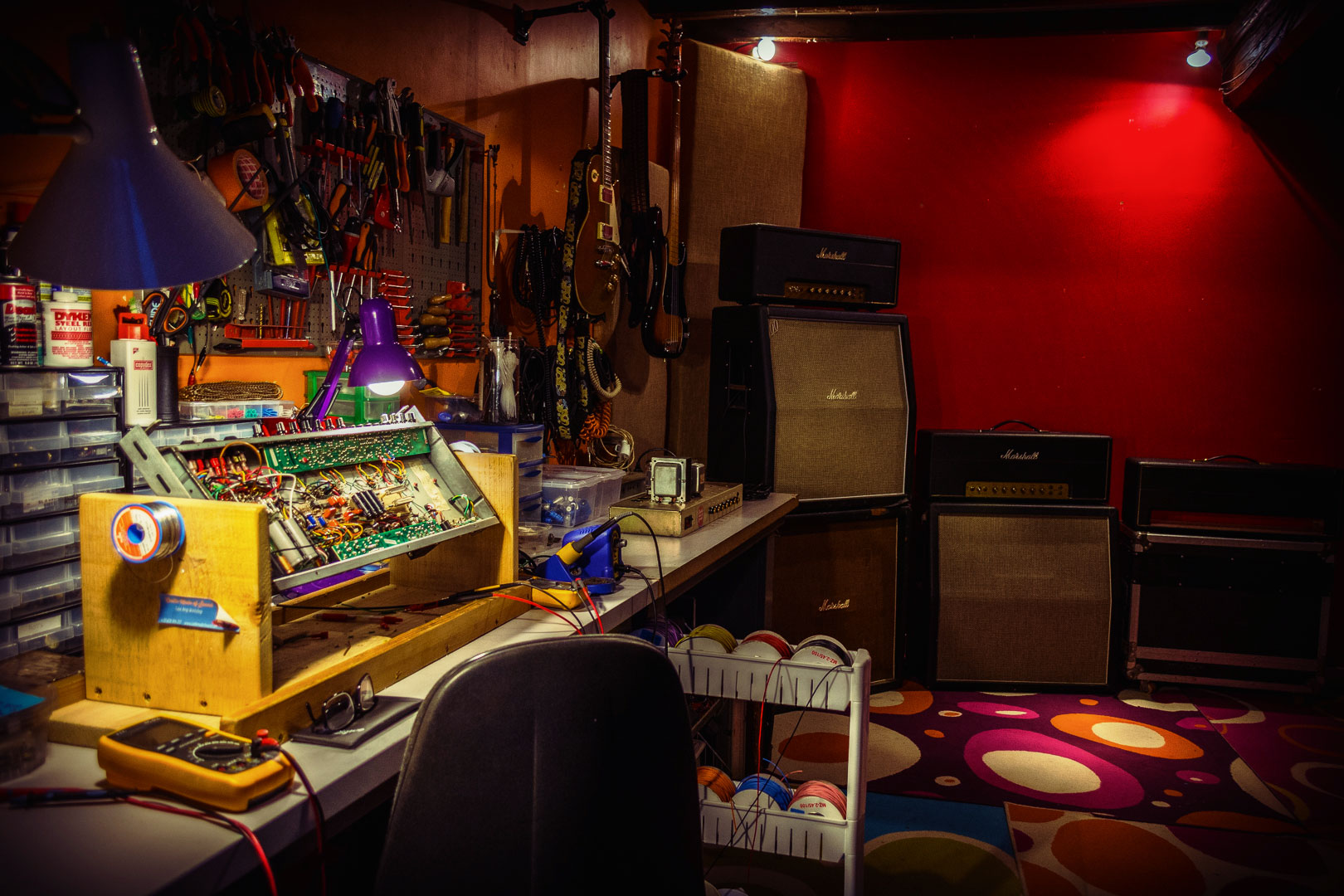

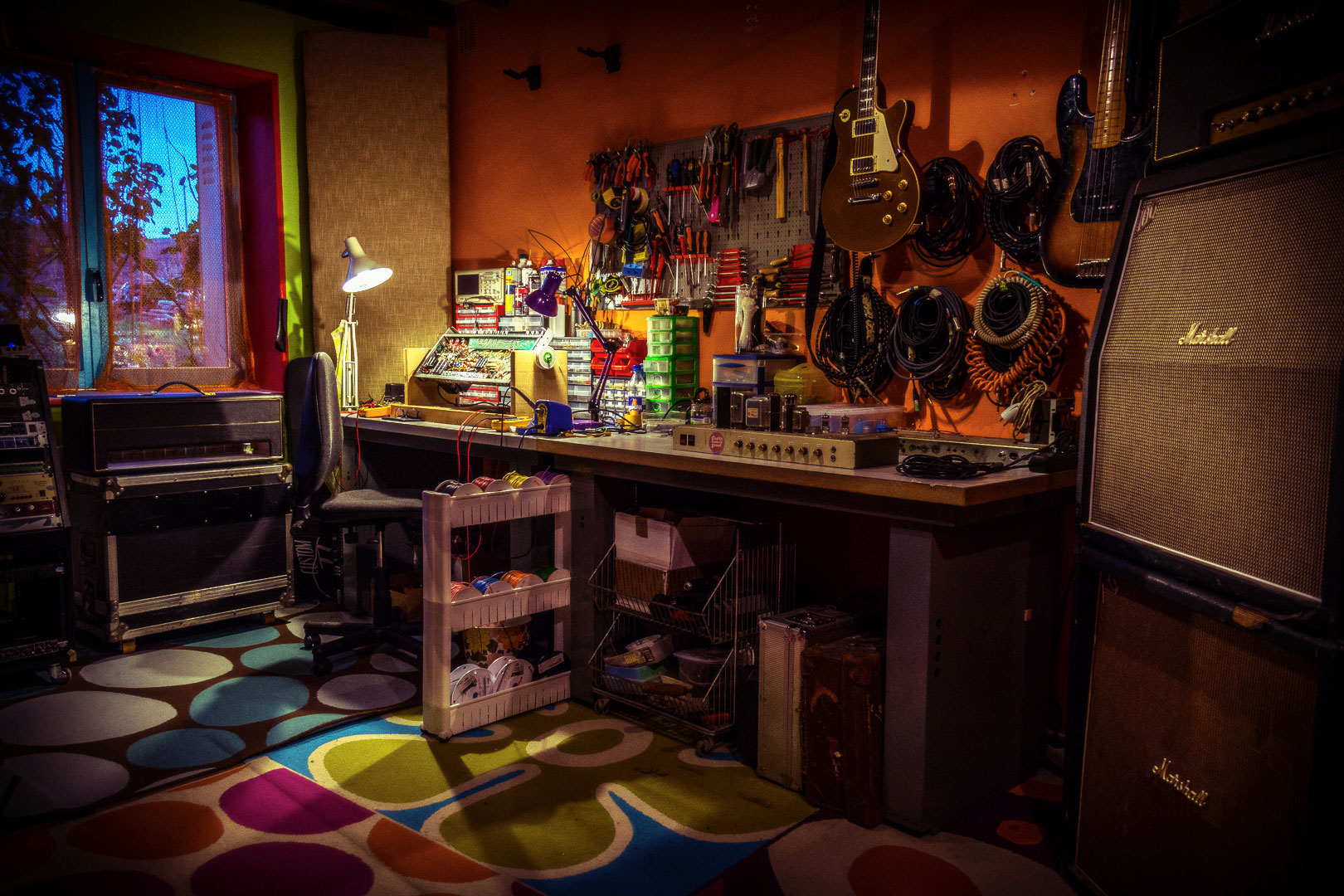

Peu d'activité (en tout cas sur le net) ces derniers temps pour cause de déménagement : nouvelle maison et nouvel atelier (temporaire, le temps de construire le "vrai"). En voici quelques photos :
Je repasserai prochainement avec quelques nouveautés, à bientôt !
Castle Made of Sound (tube amp workshop)
www.castlemadeofsound.com
Bravo Bill Bokey !
) et efficace.
...
. Mais les Sozo sont excellents aussi !
